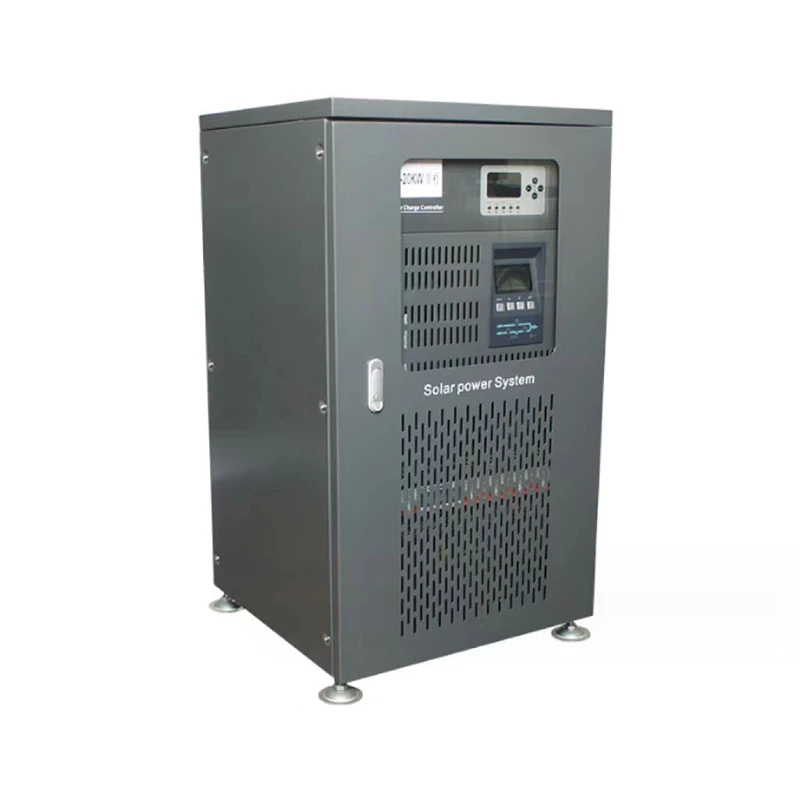

Inverterski sustav izvan mreže
Opis
Tehnički parametri
Pregled proizvoda:
Proizvod je integrirani inteligentni pretvarač s ugrađenim sustavom kontrole punjenja dizajniran za veliku fotonaponsku snagu. Njegov ugrađeni kontroler može realizirati upravljanje punjenjem za bateriju pomoću više solarnih nizova kako bi se poboljšala učinkovitost punjenja i životni vijek baterije. Zahvaljujući tehnologiji potpunog digitalnog vektorskog upravljanja koja se temelji na obradi u stvarnom vremenu pomoću DSP-a, MCU-a i DDC-a, ima savršene zaštitne funkcije i visoku pouzdanost. Njegov preferirani način napajanja iz mreže i preferirani način rada s baterijom se mogu podesiti, što olakšava zadovoljavanje različitih potreba korisnika. Ima LCD. široko se primjenjuje na velike prilike za proizvodnju solarne energije, uključujući obitelji, škole, javnu rasvjetu, industrijska i rudarska poduzeća, graničnu obranu, morske otoke, pašnjake itd.
Glavne značajke:
Visoka pouzdanost
Praćenje frekvencije, filtriranje buke i nisko izobličenje u izlazu pretvarača zahvaljujući dizajnu dvostruke konverzije
Visoka sposobnost prilagodbe
Širok raspon ulazne frekvencije, koji ostvaruje stabilan rad generatora goriva
Visoke optimalne performanse baterije
Inteligentna tehnologija upravljanja baterijom, koja jamči duži život baterije i skraćuje vrijeme održavanja baterije Napredna tehnologija punjenja konstantnim naponom, koja aktivira bateriju u najvećoj mjeri, štedi vrijeme punjenja i jamči duži život baterije
Cjelokupna i pouzdana zaštita
Funkcija testiranja pri uključenju, koja može izbjeći kvarove zbog opasnosti od pretvarača Učinkovita IGBT (bipolarni tranzistor s izoliranim vratima) tehnologija inverzije Dobra značajka prebacivanja velike brzine, radne karakteristike velikog napona i velike struje i naponski pogon IGBT-a (IGBT pete generacije ima manji pad napona zasićenja i veću radnu učinkovitost i pouzdanost.)

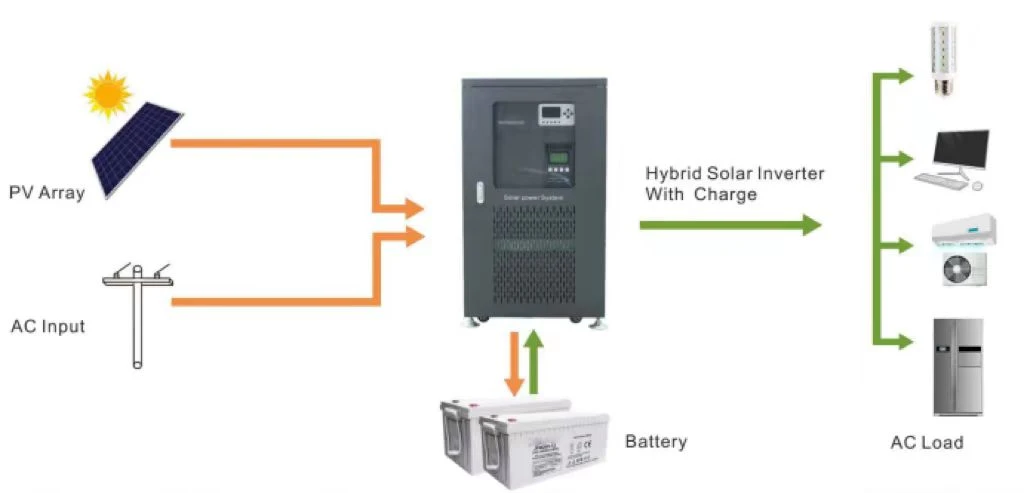

Dijagram primjene:
Tehnički indeksi:
|
Model:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Nazivna snaga |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Baterija |
|||||
|
Nazivni napon |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Napon zaštite od prekomjernog pražnjenja |
96VDC/172VDC/194VDC/345VDC |
||||
|
Kontrolor |
|||||
|
Nazivna struja |
100A |
||||
|
Nazivni napon |
192VDC/220VDC/384VDC |
||||
|
Broj pristupa naplati |
4 |
||||
|
Maksimalna struja svakog pristupa |
25A |
||||
|
Solarni ulazni napon |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Napon zaštite od preopterećenja |
110VDC/222VDC/255VDC/445VDC (programabilno |
||||
|
Točnost kontrole |
±0.1 |
||||
|
Točnost prikaza |
±0.1 |
||||
|
Učinkovitost |
>90% |
||||
|
Inverter |
|||||
|
ulazni napon |
88-132VAC/176-264VAC |
||||
|
Ulazna frekvencija |
45-65Hz |
||||
|
Izlazni napon |
110VAC/220VAC |
||||
|
Izlazna frekvencija |
50/60Hz |
||||
|
Izlazni valni oblik |
Čisti sinusni val, THD<4%(full load) |
||||
|
Funkcija zaštite |
Izlazna zaštita od kratkog spoja, zaštita od prenapona, zaštita od preniskog napona, zaštita od prazne baterije, itd |
||||
|
Ručno uključivanje/isključivanje |
Poželjno je ručno uključivanje/isključivanje |
||||
|
Automatsko uključivanje/isključivanje |
Uključivanje svjetlom + isključivanje na fiksno vrijeme (programabilno) |
||||
|
Vrijeme prebacivanja |
<10ms |
||||
|
ostalo |
|||||
|
Temperatura okoline za rad |
0-40 stupanj |
||||
|
Relativna vlažnost za rad/skladištenje |
20-90% (bez kondenzacije, maksimalno) |
||||
|
Vanjske dimenzije D׊×V (mm) |
536*560*1015 |
||||
|
Dimenzije pakiranja: D׊×V (mm) |
675*700*1180 |
||||
