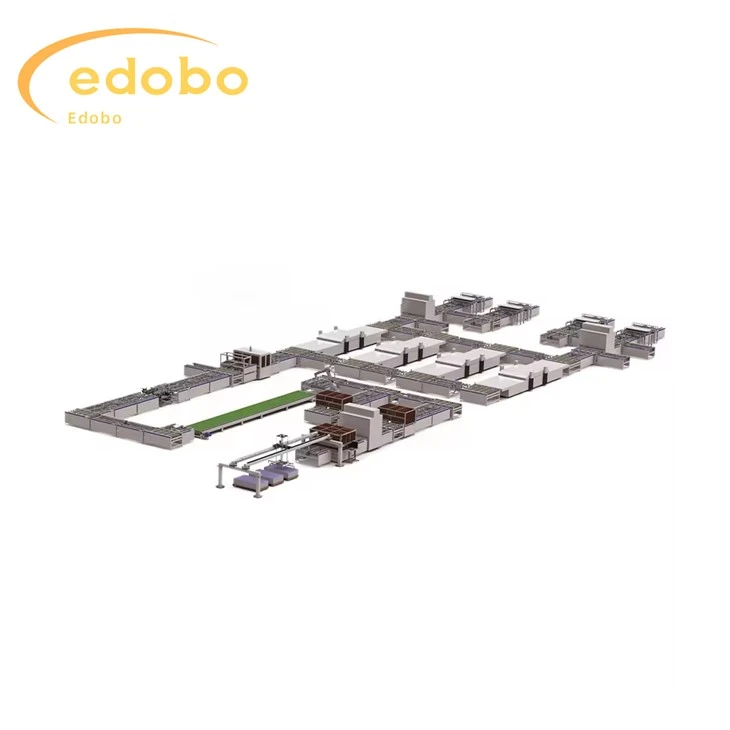

100MW-600MW proizvodna linija solarnih PV modula

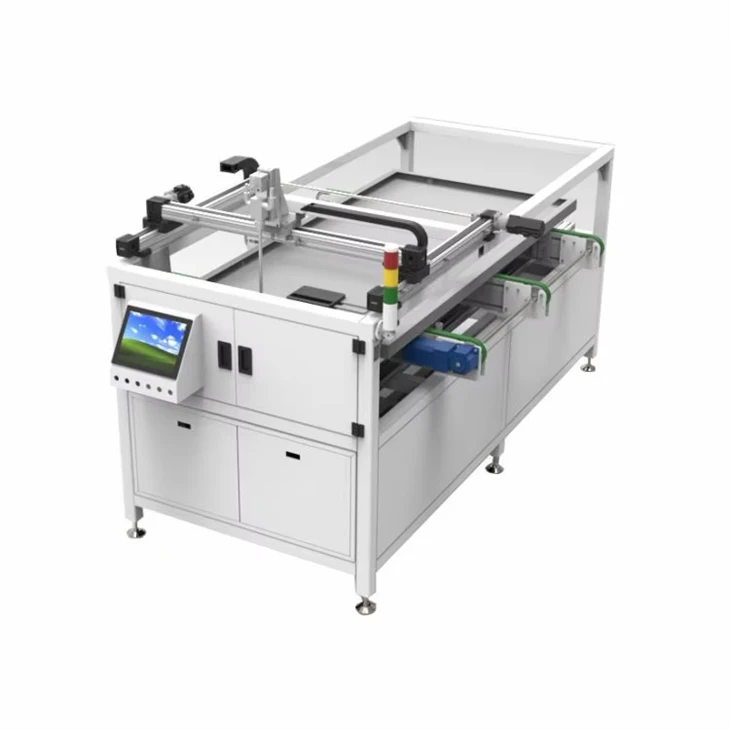

Polaganje (mehanički tip)

1. Metoda hranjenja je kratko unutra i dugo van, a funkcija opreme je rasporediti ih u odgovarajućem nizu. Dulja strana baterije je paralelna s dužom stranom komponente. Lokalni sustav za slaganje može se koristiti za slaganje komponenti od 96, 72 i 60 komada i ima funkciju mehaničkog podešavanja.

2. Automatski primite baterije, pokupite baterije na mehaničke položaje i prethodno poravnajte staklo

3. Primite staklo i EVA s proizvodne linije. Podignite kabel baterije s mehaničkog položaja. Stavite bateriju u seriju na EVA prema pozitivnim i negativnim elektrodama. Nakon dovršetka svih radnji, komponenta izlazi.

4. Niz baterija postavlja se vizualnim pozicioniranjem, pozicioniranjem optičkim vlaknima i mehaničkim pozicioniranjem.

1. Stroj koristi sinkroni remen, pokretan servo motorom i vođen linearnom vodilicom, koja ima prednosti preciznog pozicioniranja, stabilnog rada i velike brzine.
2. Vakumska čašica izrađena je od poliuretana i neće ostaviti nikakve tragove na baterijskom nizu nakon usisavanja.
3. Stroj je opremljen zaštitom od struje i plina.
4. Stroj je potpuno automatski i ne zahtijeva ručnu intervenciju.
5. Točnost pozicioniranja baterije je ± 0.3 milimetra
6. Šest kabela za napajanje razmaknutih između 1-10 milimetara
7. Kompatibilan s više nizova baterija, veličina 156/182/210, 6-12 komada
8. Glavni prst solarnih ćelija kompatibilan je s 2/3/4/5 prstima

(1) Kapacitet proizvodne linije: 100 MW-600MW/godina.
(2) Zahtjev za napajanje opreme je 380 V (trofazni sustav s pet žica), a zahtjev za snagom može se pronaći u parametrima opreme svake jedinice. Konfiguraciju dalekovoda zasebno će osigurati naša tvrtka.
(3) Potreban komprimirani zrak za opremu je 0.6-0.8MPa, suh, čist i ispunjava zahtjeve automatiziranih proizvodnih linija; Čestice prašine Manje od ili jednako 1 um, točka rosišta pod pritiskom vode Manje od ili jednako -40 stupnjeva, ulje (uključujući paru) Manje ili jednako 0.1mg/;
(4) Čistoća zraka u tvornici ne smije biti niža od razine 300 000 (ISO klasa 8);
(5) Brzina prijenosa opreme za prijenos: Vrijeme ciklusa prijenosa je manje od 22 s, što ispunjava zahtjev od 500 MW/godišnji proizvodni kapacitet. Cijela linija prihvaća promjenjivu frekvenciju regulacije brzine, s glavnom frekvencijom regulacije brzine postavljenom na 30HZ i rasponom regulacije brzine od 0-50HZ (određena brzina može se pronaći u parametrima opreme svake jedinice);
(6) Vanjske dimenzije dalekovoda: Ova oprema je nestandardni uređaj, a konačni dijagram rasporeda će osigurati Edobo Solar;
(7) Visina trake za sklapanje i raspon podešavanja: Postoji određena visinska razlika između pojedinačne opreme i prijenosne jedinice. Za detaljne vanjske dimenzije pogledajte tehničke parametre pojedinačne opreme; Visina prijenosne jedinice općenito je 950 mm ± 30 mm;
(8) Radni raspon dalekovoda i opreme može se prilagoditi između komponenti duljine (1650 mm-2600 mm) * širine (950 mm -1500 mm), što omogućuje transport komponenti različitim metodama laminiranja.
(9) Prijenosna linija je glatka, a veličina pomaka je manja od 10 mm;
(10) Kada oprema radi normalno, stopa kvarova komponenti uzrokovana opremom i prijenosnim vodovima manja je od 1/1000;
(11) Razina buke tijekom rada opreme Manja ili jednaka 72dbA (isključujući kompresijske pumpe)

1. Ćelija usvaja CCD vizualno pozicioniranje, koje ima prednosti visoke točnosti i stabilnosti;
2. Oprema može automatski primati, automatski rasporediti i automatski izvoziti komponente, a raspored je točno pozicioniran;
3. Vakuma je izrađena od uvezenog silikonskog materijala, koji neće ostaviti trag na površini baterije;
4. Usvojite način mehaničkog gibanja s tri osi (rotiranje za 180 stupnjeva);
5. Bočno kretanje usvaja modul linearnog motora, koji ima prednosti velike brzine kretanja, visoke ponovljene točnosti pozicioniranja i stabilnih performansi, čime se štedi ukupno vrijeme otkucaja;
6. Podešavanje promjene dugih i kratkih rubova usvaja mehanizam za brzo zaključavanje, brzo podešavanje, jednostavno, praktično i pouzdano;
