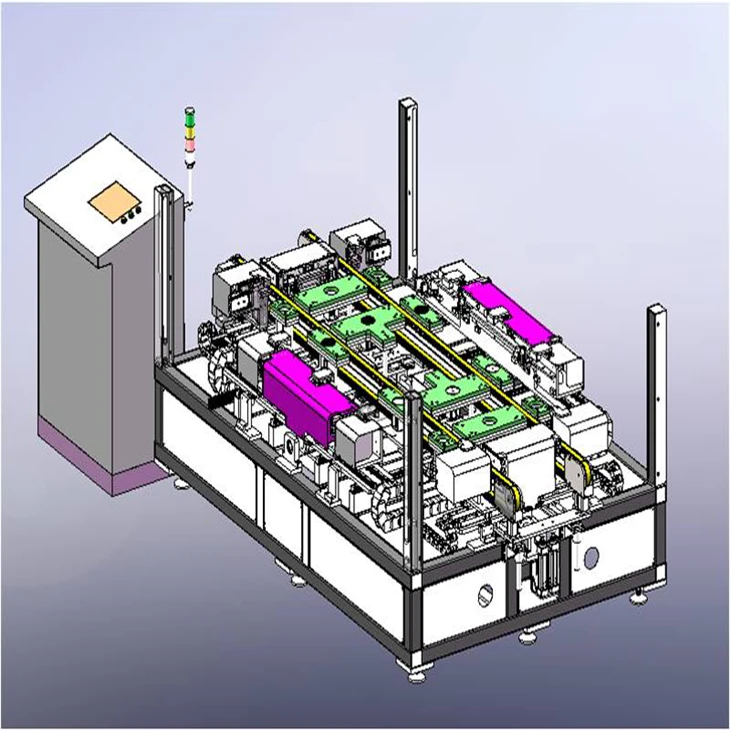

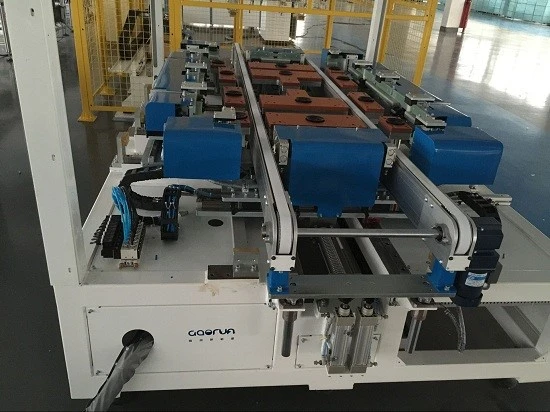

Funkcija i uvod
Online ručno učitavanje profila u opremi.
Kada su moduli na pravom položaju i okvir spremni, zračni cilindar će se reformirati i stegnuti. Servo motor će ugraditi okvir u isto vrijeme.
1.Dugi/kratki rub naprijed.
2. Način transporta: Sinkroni prijenos trakom.
3. Visina prijenosa: 960±50 mm.
4. Duljina i širina su podesive prema dimenzijama modula, usvajajući učvršćenje za brzo zaključavanje, brzo prilagođavanje kako bi se zadovoljili različiti moduli.
7. Način upravljanja: kontrola motora + Servo pogon.
8. Način rada: automatski/ručni.
9.HMI: kineski + zaslon osjetljiv na dodir.
Glavni parametar
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Kratki rub 800 mm, težina manja od 30 kg.
Vrijeme ciklusa: <35s
Maksimalni kapacitet: veći ili jednak 2400/dan
Operatera online: 2
Nazivna snaga: 3.0kw
Format veze:Φ12
Dimenzije (DXŠXV):2779mm*2249mm*950mm
Prednost
1. Oprema odabire servo motor koji ima prednost kao što je točnost tijekom kretanja i stabilnost.
2. Oprema se sastoji od strukture mehanizma za ravnotežu, 12 pari vakuumskih čašica za ravnotežu.
3. Vakumi su izrađeni od uvoznih silika gel materijala, neće ostaviti trag na površini.
4.12 pari vakuumskih čašica integriranih u jednom dijelu, prilagođavanje usvaja strukturu ručnog klackalice, brzo, jednostavno, praktično i pouzdano.
5. Oprema se sastoji od mehanizma za ravnanje.
6. Podešavanje dugog i kratkog ruba usvaja strukturu brzog zaključavanja, brzo, jednostavno, praktično i pouzdano.
7. Sila okvira za kratki rub je do 2,2 tone.
8. Točnost: ±1 mm za duge i kratke rubove, dijagonala manja ili jednaka 1,5 mm.
9. Ravnomjerno prelijevanje: kvalificirana stopa >98%.
|
