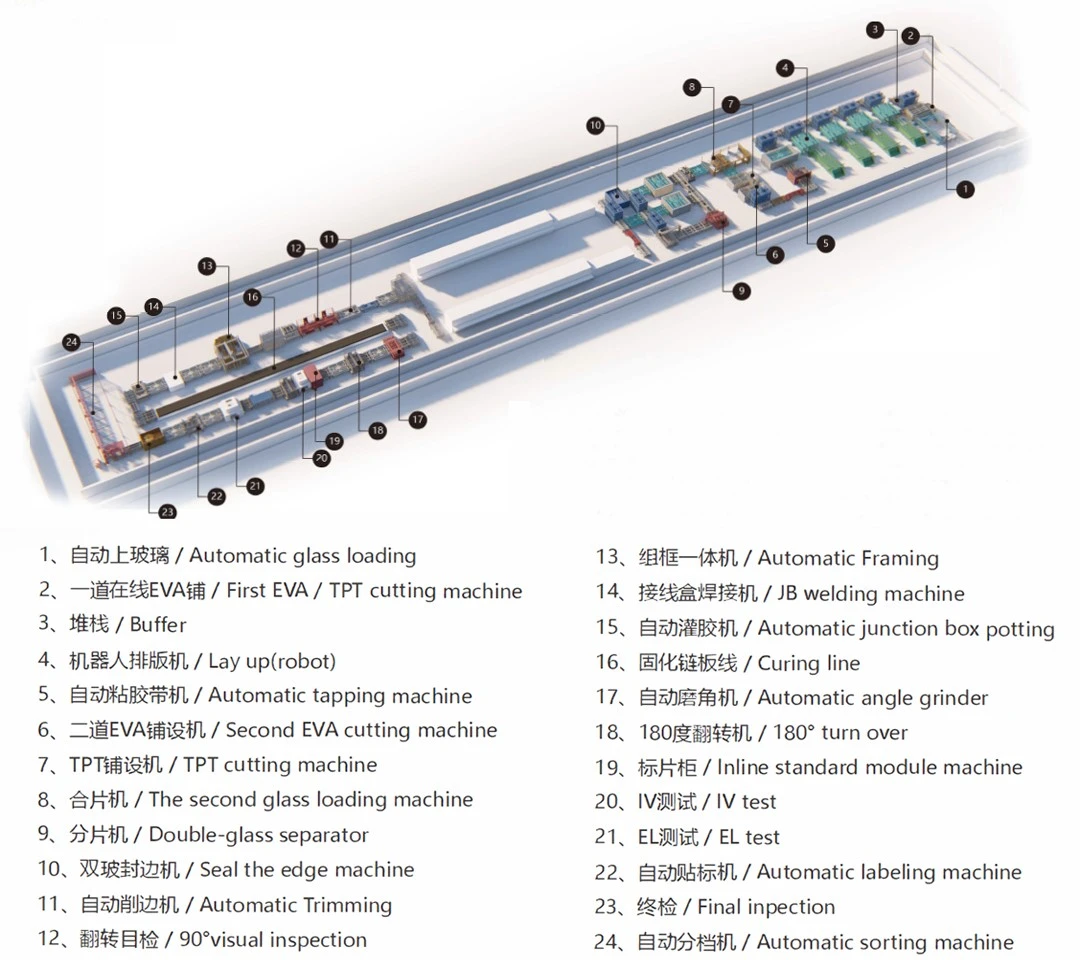

Kompletna linija za proizvodnju solarnih panela

1.String stroj za zavarivanje

1. Dual-track stringer velike brzine koji podržava zavarivanje solarnih ćelija širine iznad 30 mm, popunjavajući domaću prazninu za brze stringere u ovoj specifikaciji i kupcima nudi svestrano rješenje s jednim strojem za višestruke primjene.

2. Opremljen funkcijama vizualnog pozicioniranja i detekcije, zajedno s robotskim učitavanjem.

3. Sadrži funkcije automatskog savijanja i rezanja vrpce, učinkovito smanjujući lomljenje ćelija uzrokovano razmakom vrpce.

4. Koristi najšire prihvaćenu beskontaktnu infracrvenu tehnologiju zavarivanja, osiguravajući ravnomjerno zagrijavanje i ćelija i vrpce, smanjujući stope lomljenja.

5. Opremljen s više temperaturnih zona, što omogućuje postupno zagrijavanje i hlađenje kako bi se učinkovito smanjilo lomljenje.

6. Dodatna funkcija inspekcije EL žice za izlaz.

2.Stroj za laminiranje

Jednoslojni jednokomorni potpuno automatski stroj za laminiranje uglavnom se sastoji od stupnja za hranjenje (klasa A), stupnja za laminiranje (klasa B), stupnja za pražnjenje (klasa C) i pomoćne funkcionalne opreme kao što je usisivač, Roots pumpa, vakuum pumpa, uljna peć itd.

Dizajn integriranog modula za cjelokupnu opremu

1.1 Oprema ima sveukupni konstrukcijski dizajn visoke čvrstoće, koji može zadovoljiti dugoročni normalan i stabilan rad u radnom okruženju visoke čvrstoće;

1.2 Usvajanje metode zagrijavanja ulja kako bi se osigurala ujednačenost temperature i točnost kontrole, učinkovito osiguravajući cjelokupnu izvedbu procesa opreme;

1.3 B-razina, C-razina i A-razina mogu raditi sinkrono ili neovisno;

1.4 Inteligentni način upravljanja, PLC+distribuirani I/O+DC24V DC kontrolni sustav, visok stupanj automatizacije, tehnologija sabirnice potpuno mijenja tradicionalne metode ožičenja, niska stopa kvarova i velika brzina prijenosa podataka;

1.5 Rad s velikim zaslonom osjetljivim na dodir marke, s jednostavnim sučeljem prilagođenim korisniku i opsežnim prikazom podataka i statističkim funkcijama grafikona;

Za više informacija o uređaju, molimokontaktirajte nas

1.Automatsko punjenje stakla

1. Podignite staklo sa staklene prikolice i postavite ga na montažnu traku
2. Stroj uključuje dvije stanice za skladištenje stakla i jednu stanicu za skladištenje papira.
3. Ruka robota za usisavanje stakla stavlja staklo na montažnu traku, dok ruka robota za skupljanje papira uklanja papir sa stakla.
4. Stroj pokreće servo motor, a usisna čašica usisava staklo do naznačenog položaja.
5. Gornja staklena robotska ruka je konzolna struktura, a robotska ruka za branje papira je konzolna struktura.

2. Auto EVA TPT opterećenje rezanjem

Prvo EVA online polaganje + drugo EVA online rezanje + online rezanje ploče
1. Usvajanje mehanizma prijenosa sinkronog remena kojeg pokreću servo motori, vođeni linearnim vodilicama, s preciznim pozicioniranjem i glatkim radom.
2. Ovaj stroj je opremljen EVA alatima za hranjenje za rad.
3. Brzina istezanja EVA može se automatski prilagoditi i radi stabilno.
4. EVA se reže integriranim strojem kako bi se osigurali glatki i uredni rezni rubovi
5. Ovaj stroj ima EVA funkciju automatskog ravnanja, s rasponom ravnanja od ± 2 mm.
6. Glavno tijelo opreme opremljeno je zaštitnim poklopcem i poklopcem za prašinu.

3. Automatsko postavljanje (robotska ruka)

1. Metoda hranjenja je kratko unutra i dugo van, a funkcija opreme je rasporediti ih u odgovarajućem nizu. Dulja strana baterije je paralelna s dužom stranom komponente. Lokalni sustav za slaganje može se koristiti za slaganje komponenti od 96, 72 i 60 komada i ima funkciju mehaničkog podešavanja.
2. Automatski primite baterije, pokupite baterije na mehaničke položaje i prethodno poravnajte staklo
3. Primite staklo i EVA s proizvodne linije. Podignite kabel baterije s mehaničkog položaja. Stavite bateriju u seriju na EVA prema pozitivnim i negativnim elektrodama. Nakon dovršetka svih radnji, komponenta izlazi.
4. Niz baterija postavlja se vizualnim pozicioniranjem, pozicioniranjem optičkim vlaknima i mehaničkim pozicioniranjem.

4.Automatski stroj za točenje

Pomaknite dugu stranu prema naprijed na automatski stroj za lijepljenje trake, ponovno je postavite u stroj i zalijepite traku na predviđeno mjesto na komponenti.
Automatski stroj za lijepljenje trake zamjenjuje ručni rad, štedi troškove rada
1. Vanjski dio stroja je integrirani okvir, što je prekrasno.
2. Standardni upravljački prijenos pretvorbe frekvencije motora.
Kada se komponenta prebaci u pravilan položaj, cilindar će se ispraviti i popraviti svoj položaj

5.Automatsko uokvirivanje

1. Precizni servo motori pomiču komponente na određene položaje za uokvirivanje bez potrebe za ručnim radom
2. 12 pari usisnih čašica osigurava da staklo bude stabilno usisano na stroj tijekom uokvirivanja
Kada su komponente u ispravnom položaju i okvir je spreman, cilindar će se ispraviti i stegnuti. Servo motor će biti instaliran s okvirom u isto vrijeme.
3. Metoda transportne trake: sinkroni trakasti transporter.
4. Duljina i širina mogu se podesiti prema veličini modula, korištenjem učvršćenja za brzo zaključavanje za brzo prilagođavanje različitim modulima.
5. Način upravljanja: upravljanje motorom+servo pogon.
6. Način rada: automatski/ručni.

6.IV ispitni stroj

1. Nakon što duga strana komponente uđe u opremu i ispravi se unutar stroja, komponenti se dovodi potrebni visoki napon kako bi se ispitao njezin status izolacije
2. Nakon uključivanja unutar postavljenog vremena, pošaljite komponentu na EL radi pregleda
3. Kada je komponenta postavljena u ispravan položaj, cilindar je podešen i fiksiran u položaju, spoj uzemljenja je kontroliran da bude uključen, a podnosivi napon se automatski testira nakon uzemljenja
4. Standardna promjenjiva frekvencija motora s promjenjivom brzinom

7.Aparat za zavarivanje sabirnica

Funkcija opreme:

Istegnite, ispravite, izrežite, savijte i točno postavite glavu, rep i srednju sabirnicu i upotrijebite ruku za podizanje da izvršite sekundarnu kalibraciju na niti na modulu. Žice na vrhu i repu niza lemljene su zajedno sa sabirnicama u jednom potezu i prenose se na sljedeću radnu stanicu. Ovaj stroj je opcionalan s funkcijom struganja crne boje, funkcijom detekcije nakon lemljenja i funkcijom bušenja sabirnice.

8. OSTALA OPREMA

Da biste saznali više o drugim informacijama o uređaju, molimokontaktirajte nasza najnoviji sadržaj proizvoda i cijene
Osmislit ćemo odgovarajući plan proizvodne linije na temelju vaših potreba

Zašto odabrati Edobo Solar?

Sveobuhvatna rješenja:Edobo Solar nudi cijeli niz opreme za proizvodne linije solarnih panela, od vezivanja ćelija do laminacije i testiranja modula.

Napredna tehnologija:Naše proizvodne linije sadrže najnovija dostignuća u automatizaciji i kontroli kvalitete, osiguravajući visoku učinkovitost i vrhunsku kvalitetu ploča.

Prilagođeno Vašim potrebama:Dizajniramo prilagođene proizvodne linije kako bi odgovarale vašim specifičnim zahtjevima, osiguravajući da možete s lakoćom postići svoje proizvodne ciljeve.

Stručna podrška:Uz dugogodišnje iskustvo u solarnoj industriji, Edobo Solar nudi stručnu podršku od planiranja do instalacije i šire.

Tvrtka Edobo vodeća je u stvaranju linija za proizvodnju solarnih panela. Uz 15 godina stručnog znanja u istraživanju i razvoju, uveli smo vrhunske tehnologije i procese koji jamče vrhunsku kvalitetu i visoko učinkovite proizvodne linije. Naš stručni tim posvećen je ponudi inovativnih rješenja za sektor solarne energije, omogućujući našim klijentima da postignu proizvodne ciljeve od 100 MW, 300 MW ili 500 MW, čime ostvaruju značajnu dobit.
