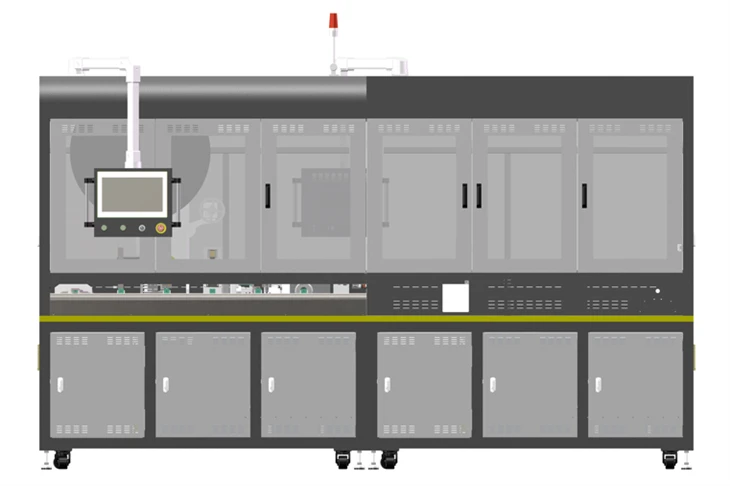

Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line

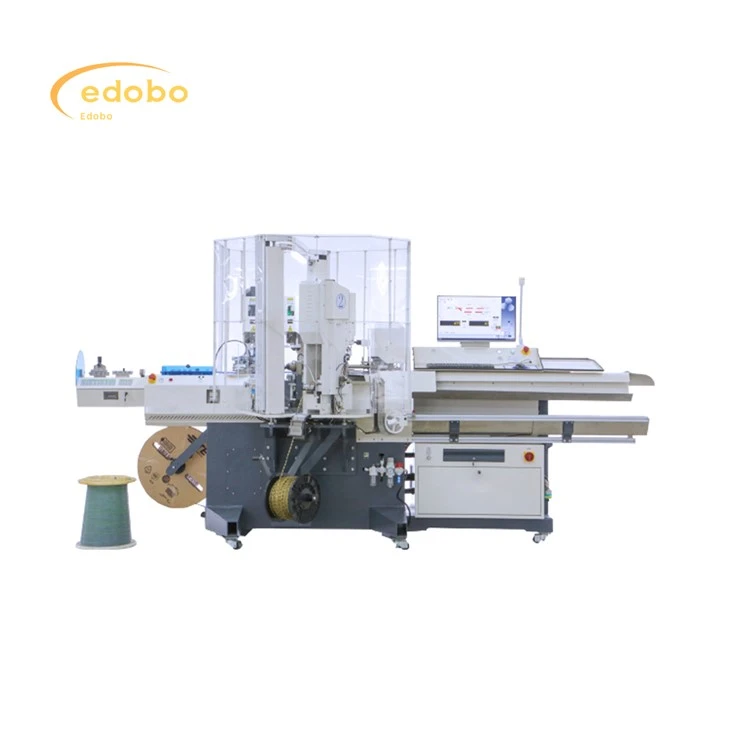

Proizvodna linija solarne ploče MC4 Connection Line

MC4 Connectorska linija Edobo Tech-a nudi pojednostavljeno, automatizirano rješenje za proizvodnju visokokvalitetnih MC4 konektora, osnovnih komponenti sustava solarnih ploča. Ova linija učinkovito rješava automatizirano preskakanje PIN-a za kontakt, sastavljanje stanova i uključuje kontrolu kvalitete temeljene na viziji kako bi se osigurala pouzdana, velika proizvodnja, istovremeno minimizirajući troškove rada. Integrirano automatizirano testiranje jamči performanse i izdržljivost, prilagodljivu različitim tipovima priključka. Daljnja vrijednost se dodaje s opcijama poput automatiziranog označavanja i pakiranja, osnaživanja proizvođača da maksimiziraju profitabilnost, poboljšaju kvalitetu proizvoda i dobiju konkurentsku prednost na rastućem solarnom tržištu. Surađujte s nama za sveobuhvatno proizvodno rješenje.

Pošaljite upit

Opis

Tehnički parametri

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

Sastavljanje pozitivnih i negativnih konektora

Negativni pol (ženski priključak):

1. Primajte kućište (ženski priključak):Započnite s ženskim kućištem konektora.

2.o-prsten umetak u kućište (ženski priključak):Umetnite O-prsten u žensko kućište.

3. Assembly of GromMet & Collet (ženski priključak):Skupite GromMet i Collet za ženski priključak.

4. Primjena sastavljanja GromMet -a u kućište (ženski priključak):Umetnite okupljeni GromMet i Collet u žensko kućište.

5.CAP sklop (ženski priključak):Pričvrstite poklopac na kućište ženskog konektora.

Pozitivan stup (muški priključak):

1. Prikupite kućište (muški priključak):Započnite s muškim kućištem konektora.

2. Assembly of GromMet & Collet (muški konektor):Sastavite GromMet i Collet za muški priključak.

3. Primjena sastavljanja GromMet -a u kućište (muški priključak):Umetnite sastavljeni GromMet i Collet u muško kućište.

4.CAP sklop (muški priključak):Pričvrstite poklopac na kućište muškog priključka.

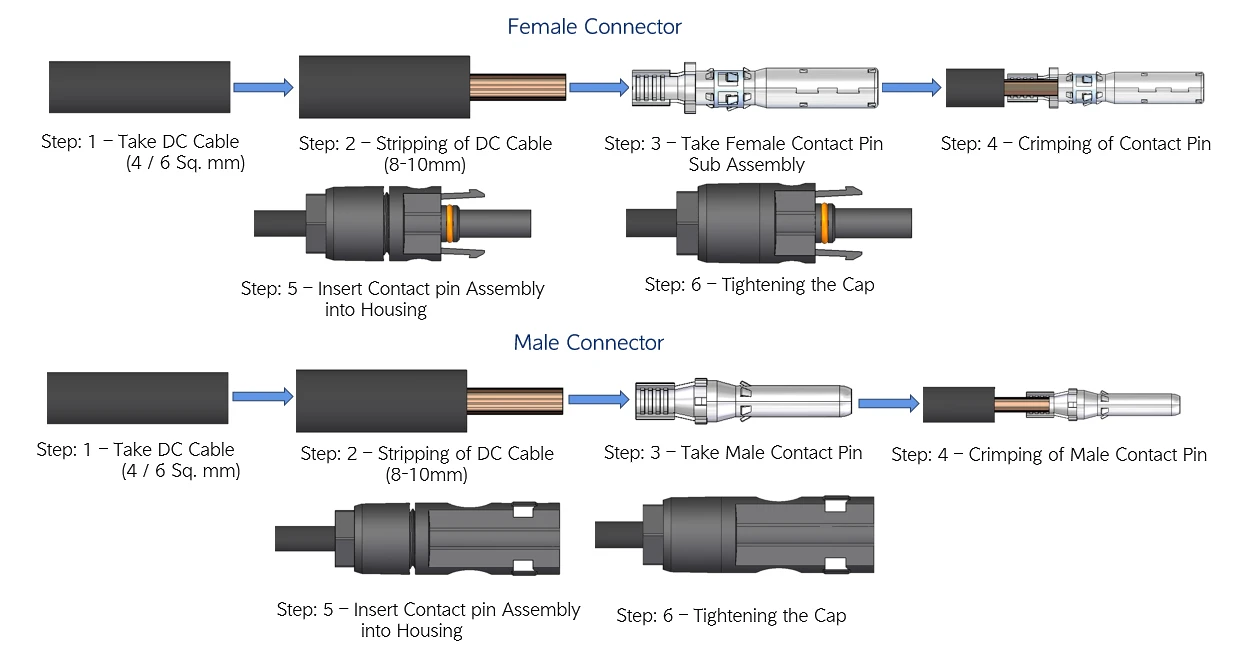

Terminal connection

Koraci za prelazak terminala uglavnom uključuju sljedeće korake:

2. Udarite DC kabel:Pripremite DC kabel.

2. Pripremite kabel:Obrišite duljinu izolacije iz istosmjernog kabela (žica).

3. Odaberite kontaktni pin:Uzmi žensko ili muški sklop za kontakt

4.CIMP CONTACT PIN:Uključenu žicu stavite u kontakt i upotrijebite alat za presijecanje kako biste sigurno pričvrstili kontakt na žicu.

5.INPERT u kućište:Umetnite prekriveni sklop kontakta u kućište konektora.

6.Tupite kapicu:Osigurajte poklopac na kućište da biste dovršili priključak.

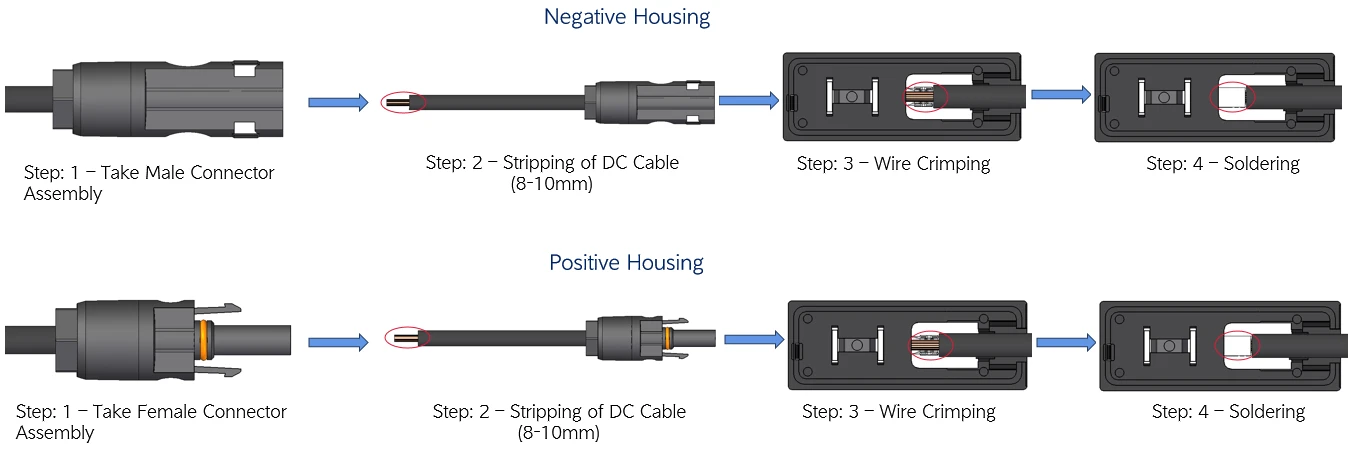

Positive and negative pole connections of junction box

Žica koja je izravno upletena u čvornu kutiju:

Uzmite sklop priključka:Uzmite muški ili ženski priključak.

Skinite kabel:Strip 8-10 mm izolacije iz istosmjernog kabela.

Žica za premicanje:Udarajte oduzetu žicu izravno u spojnu kutiju. U okviru spoja imat će unutarnje terminale (često metalne kartice ili konektori) dizajnirane za primanje i sigurno držanje žice.

Lemljenje (fiksno):Zalijepiti vezu. Lemljenje će dodati dodatnu snagu i pomoći u sprječavanju korozije u vezi.

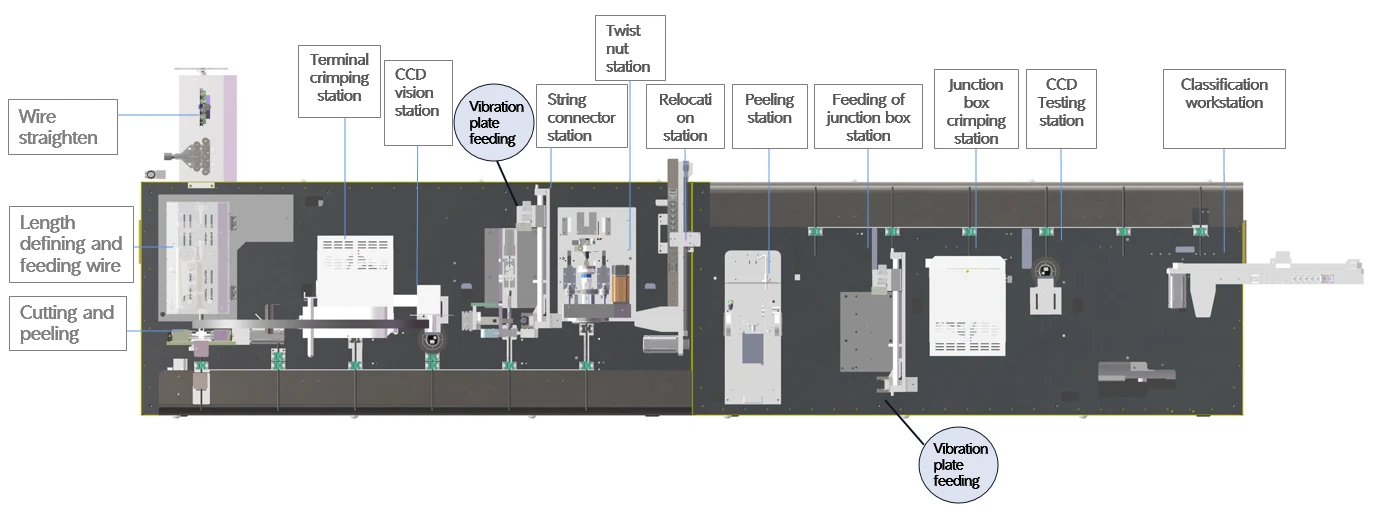

Schematic diagram of production line layout

1. Ova proizvodna linija uglavnom se koristi za sljedeće postupke: opterećenje kabela, raspored kabela, dovođenje i ispravljanje kabela, rezanje kabela, preskakanje kabela, vizualni pregled, umetanje priključka, priključak priključka itd.

2. Potrebni izvori napajanja su električna i komprimirani zrak. Svaka jedinica radne stanice i transportne trake zajedno rade blizu da postanu jedna.

3. Glavni materijal koji se koristi u proizvodnji cijelog stroja je zavareni okvir, a svi dijelovi koji su skloni koroziji dobivaju površinske tretmane poput slikanja i elektropleta kako bi se osigurala korozija i dobar izgled tijekom jamstvenog razdoblja ili čak i duže.

4. Dizajn opreme u potpunosti razmatra ergonomiju i sigurnost u tvorničkom radu. Oprema može automatski brojati proizvodnju.

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

1. Proizvodnja je prikladna za automatiziranu obradu fotonaponskih kabela. Proizvodna linija teče s lijeva na desno i može postići skidanje žica, prekrivanje terminala, otkrivanje CCD -a, navođenje priključka, uvijanje matice, zglobova za zglobove, otkrivanje CCD -a

2. Primjenjivi promjer žice: 4mm²

3. Duljina retka: 15 0 mm -600 mm, tolerancija ± 0,002 * l +1 mm;

4. Raspon duljine oguljenja: 1-9 mm;

5. Proizvodni ritam: veći ili jednak 4 sekunde;

6. Veličina domaćina: 1200 × 4000 × 2400 mm

7. Operativni sustav ljudskog stroja: Sučelje zaslona s dodirnim zaslonom je jednostavno i jasno, što omogućava brzu kontrolu rada stroja. Svi se parametri mogu lako postaviti i pohraniti, a upute za rad prikazuju se na intuitivni i jednostavan način kroz slike. Dolazi s funkcijom zaštite lozinke 4- (s dozvolama podijeljenim u operatora, kontrolu kvalitete, tehničara i upravitelja), svjetlom grešaka i koordinacijom koda grešaka za održavanje, postizanje lako održavanja i smanjenja troškova;

8. Većina radnih stanica koristi zrele proizvode za integraciju kako bi se osigurala stabilnost proizvoda;

9. Usvajanje servo sustava upravljanja motorom radi osiguranja točnosti proizvoda;

10. Program može pohraniti do 100 datoteka i može se pristupiti odabirom broja programa. Poslužitelj baze podataka prikuplja proizvodne podatke i organizira kvalitetu za proizvodnu liniju, što ga čini prikladnim za gornji sustav (MES ili ERP) za izvlačenje podataka i liječenje podataka o obradi tijekom proizvodnje proizvoda putem mreže;
