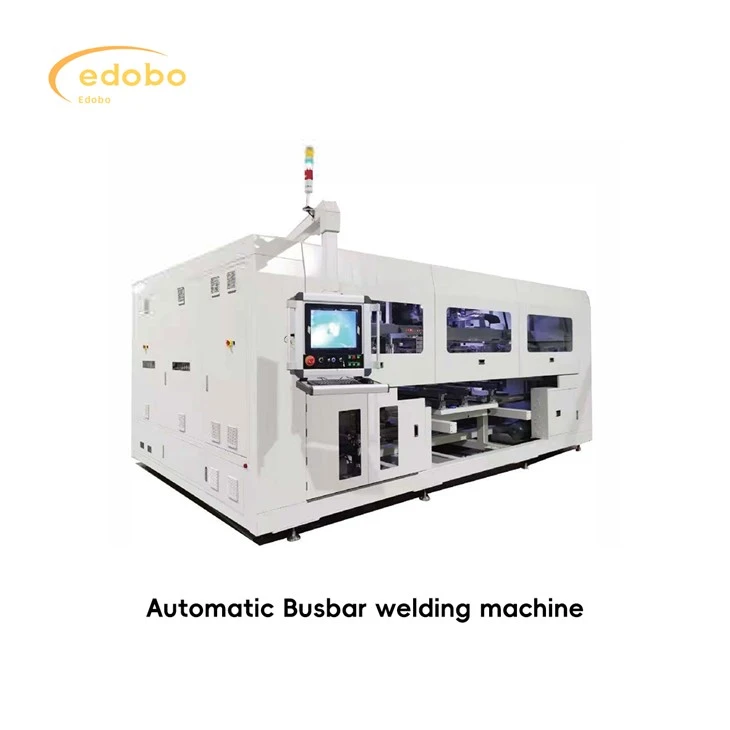

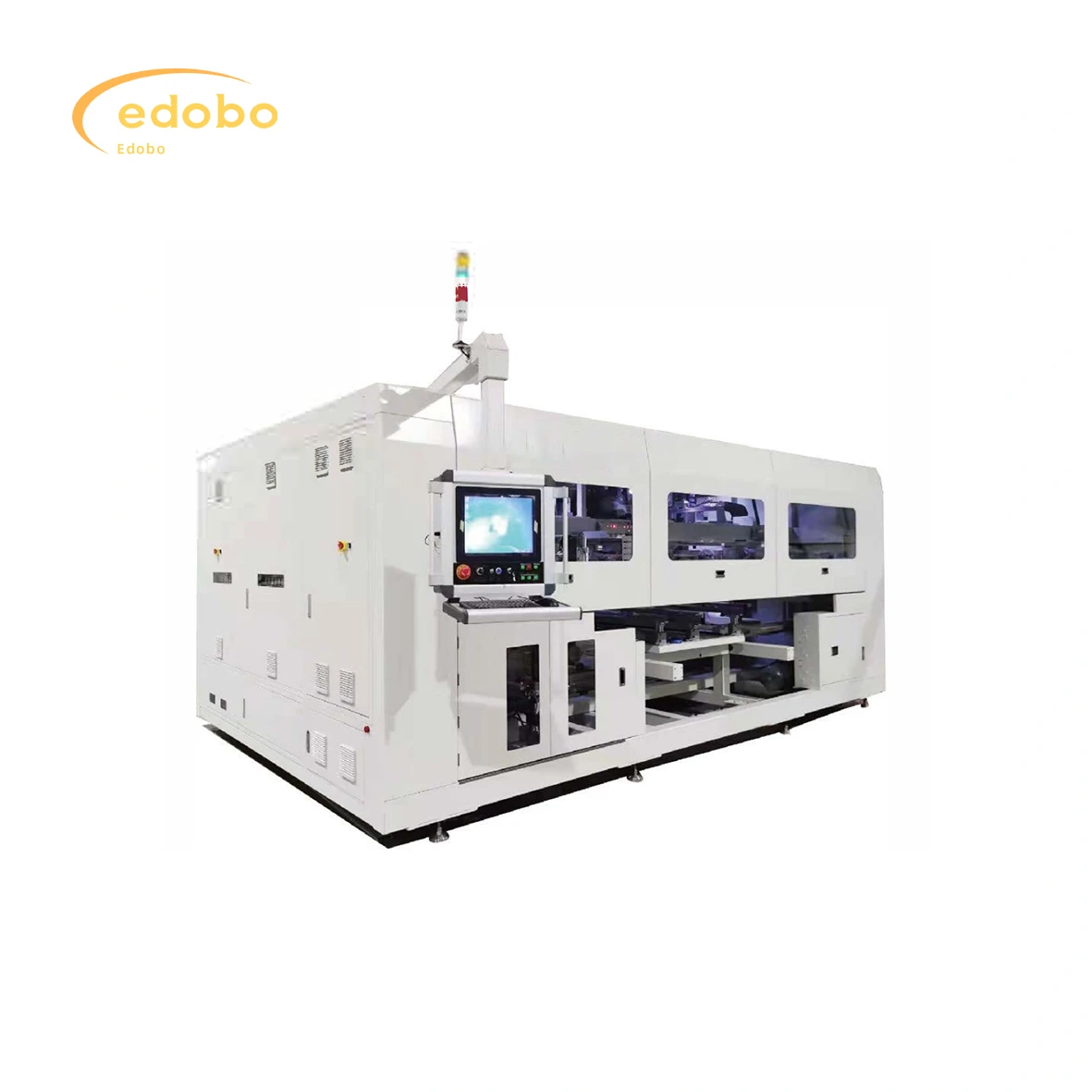

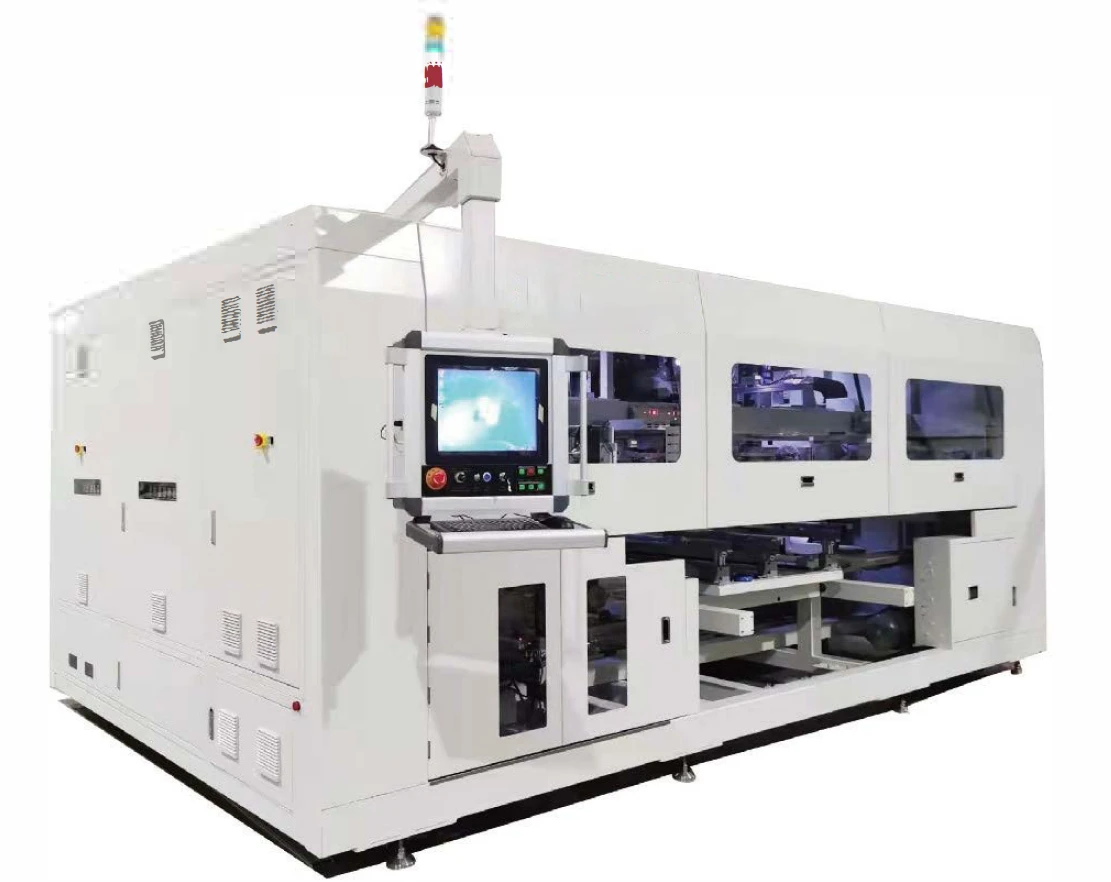

Stroj za zavarivanje sabirnica solarnih ćelija

Funkcija opreme: rastezanje, ispravljanje, rezanje, savijanje i točno postavljanje glave, repa i srednje sabirnice i korištenje ruke za podizanje za izvođenje sekundarne kalibracije na niti na modulu. Žice na vrhu i repu niza lemljene su zajedno sa sabirnicama u jednom potezu i prenose se na sljedeću radnu stanicu. Ovaj stroj je opcionalan s funkcijom struganja crne boje, funkcijom detekcije nakon lemljenja i funkcijom bušenja sabirnice.

Autobusi

Linija za montažu prenosi poredanu ćelijsku ploču do prednje protočne stanice stroja za automatsko sastajanje i izdaje signal da ćelijska ploča bude na mjestu kako bi se prijavila za ulazak. Stroj za automatsko sabiranje je spreman omogućiti pokretnoj traci da teče modul u položaj za lemljenje stroja za automatsko sabiranje i pošalje signal koji dopušta ulaz; Motor radi dok modul ne uđe u radni položaj, a dopuštenje za unos signala se poništava.

♦ Vrijeme ciklusa: 17 sekundi/ploči (jednostruko premosno lemljenje) 21 sekunda/ploči (otvaranje dvostruko premosnog lemljenja)
♦ Aktivacija: Veća ili jednaka 98%;
♦ Specifikacija ćelije: 166 mm -230 mm;
♦ Specifikacija ploče:
Ćelija 156-180:
6 žica x 10 polukomada x 2;
6 žica x 11 polukomada x 2;
6 žica x 12 polukomada x 2;
6 uboda x 13 polovica x 2
Ćelija B.182:
6 žica x 9 komada x 2:
C.210Ćelija:
6 žica x 10 polukomada x 2;
6 žica x 15 komada jedne trećine x 2
D.210 Ćelija:
5 žica x 10 polukomada x 2;
5 žica x 15 trećina x 2
♦ Razmak između ćelija: -0.5-4mm;
♦ Razmak niza: 1-6mm; zaobilazno lemljenje prostora niza Veći ili jednak 10 mm
♦ Specifikacija stakla: širina (980-1500 mm)* duljina (1720-2600 mm);
♦ Točnost korekcije niza ćelija Manje od ili jednako ± 0.25 mm;
♦ Napajanje opreme: trofazno 380V 50/60Hz:
♦ Snaga: vršna 35kW;prosječna 25kW;
♦ Zrak: pozitivan tlak {{0}}.6~0.8MPa, negativni tlak oko - 70kPa;
♦ Veličina opreme: duljina*širina*visina: 6580*5604*2621 mm (uključujući dvije montažne linije)
