Funkcija i uvod

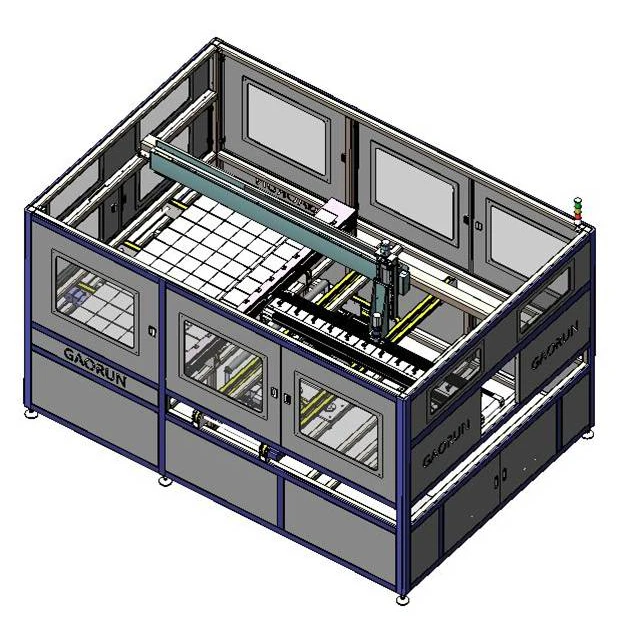

Automatski stroj za polaganje s dugim rubom prema naprijed, jedan na jedan odgovara automatskom stroju za niz. Dulji rub niza ćelija je paralelan s dugim rubom modula. Stroj s jednostrukim sustavom polaganja može se primijeniti za polaganje modula od 96, 72 i 60 i ima regulaciju strojeva.
1.Primanje ćelije niza automatske ćelije niza. Odabir niza stanica prema regulacijskom mehanizmu. Nastavite s regulacijom ćelije niza.
2.Primanje stakla i EVA materijala s proizvodne linije. Nastavite s regulacijom ćelije niza.
3. Podizanje niza stanica iz regulacijskog mehanizma. Postavljanje niza ćelija na EVA prema pozitivnoj i negativnoj elektrodi. Prenesite modul nakon završetka svih radnji.
4. String ćelija može postići vizualno pozicioniranje, optičko pozicioniranje i mehaničko pozicioniranje.
Glavni parametar
Format modula:(1400-2600)mm*(800-1100)mm
Vrijeme ciklusa: vrijeme niza s modulom 10 ili 12 manje je od 15 s/vrijeme
niz sa 6 modula je manji od 10 s
Max kapacitet: 2400 /sat
Težina: 400 kg
Nazivna snaga: 4,5 kw
Tlak:0.6-0.8 MPa
Format veze:Φ12
Dimenzija (DXŠXV): 3500mm*2500mm*2200mm
Prednost
1. Stroj koristi remen i vijčanu šipku koje pokreće servo motor za prijenos i vodi linearna tračnica, s prednostima kao što su precizno pozicioniranje, stabilan rad i velika brzina.
2.Usisna ploča izrađena je od poliuretana koji ne ostavlja trag na stanici nakon usisavanja.
3. Stroj je opremljen zaštitom od isključivanja i zraka.
4. Stroj je potpuno automatski i ne zahtijeva ljudsko uplitanje.
5. Preciznost lociranja niza ćelija je ±0.3 mm.
6. Šest nizova ćelija s razmakom između 1~10 mm.
7. Dimenzija niza ćelija je 125/156,6~12 kom.
8.Glavna sabirnica s 2 sabirnice/3 sabirnice/4 sabirnice/5 sabirnica.
|
