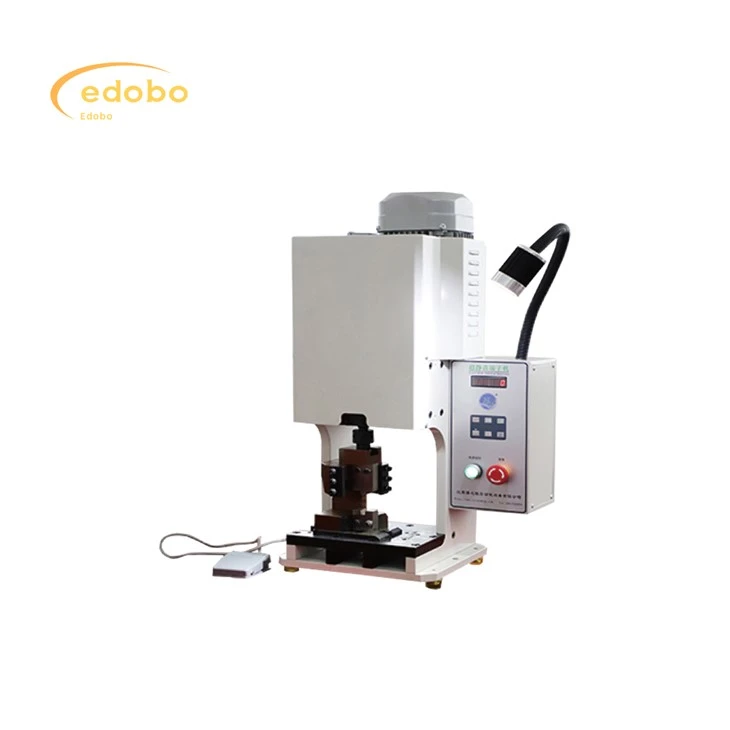

Oprema za proizvodnju priključka solarnih ploča

Naša proizvodna linija konektora solarnih ploča ima sveobuhvatan asortiman automatizirane opreme, radeći zajedno na pružanju visoko učinkovitih procesa. Sustav započinje dovodom žice fiksne duljine, distribuirajući žicu u preciznim duljinama. Žičani dovod (prijenos), koristeći stezaljke, a zatim prelazi izrezane žice između radnih stanica. Ove stanice uključuju stroj za rezanje i ljuštenje za uklanjanje izolacije, stroj za pričvršćivanje za pričvršćivanje konektora i opcionalnu stanicu za otkrivanje veličine Crimp -a za osiguranje kvalitete. Dovodionica žice (prijenos) i dalje premješta djelomično sastavljene konektore na stroj za navođenje priključka i stroj za uvrtanje matice, automatizirajte konačne korake sklopa. Namjenski stroj za uklanjanje kabela priprema kablove uklanjanjem vanjske jakne. Proces se završava izvanmrežnim klasifikacijskim strojem, koji automatski sortira gotove konektore, odvajajući dobre (OK) proizvode od neispravnih (NG) jedinica, jamčeći samo vrhunske konektore napuštaju proizvodnu liniju. Ovaj integrirani, automatizirani pristup značajno poboljšava brzinu proizvodnje, smanjuje ručno rukovanje i minimizira rizik od pogrešaka.

Pošaljite upit

Opis

Tehnički parametri

Solar Panels Production Automatic Trimming

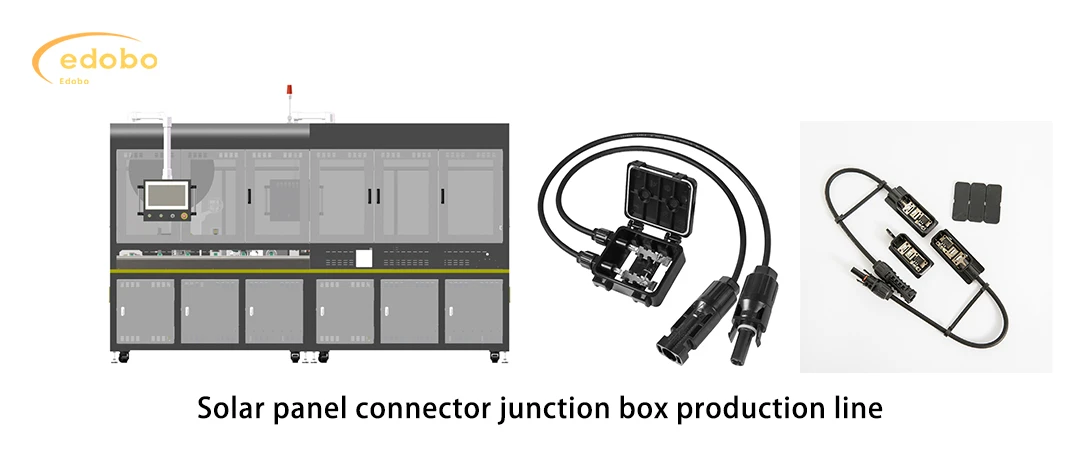

Solar panel connector junction box production line

produc features

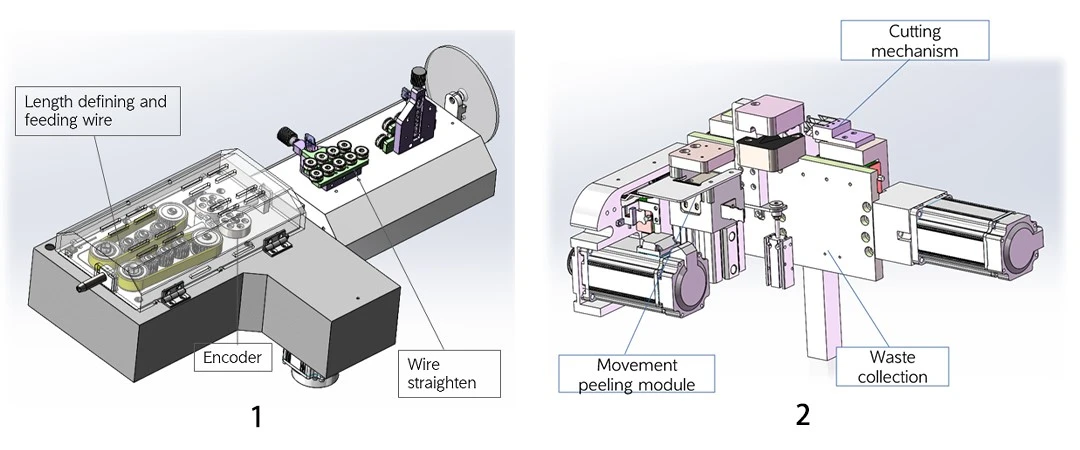

Fixed Length Wire Feeder

1. Fixed duljina žice ulagača:Osigurava precizne i dosljedne duljine žica za optimalnu obradu.

Usvajanje potpuno servo sustava i obrade zatvorene petlje kako bi se osigurala stabilnost duljine rezanja;

2. Stroj za izvlačenje i piling:Automatizira rezanje i uklanjanje izolacije, priprema žica za preskakanje.

Kad se ljuštite, ne ogrebajte ili režite bakrenu žicu; Piling i kože

Opremljen sustavom za prikupljanje otpada za prikupljanje i obradu kože izrezane niti.

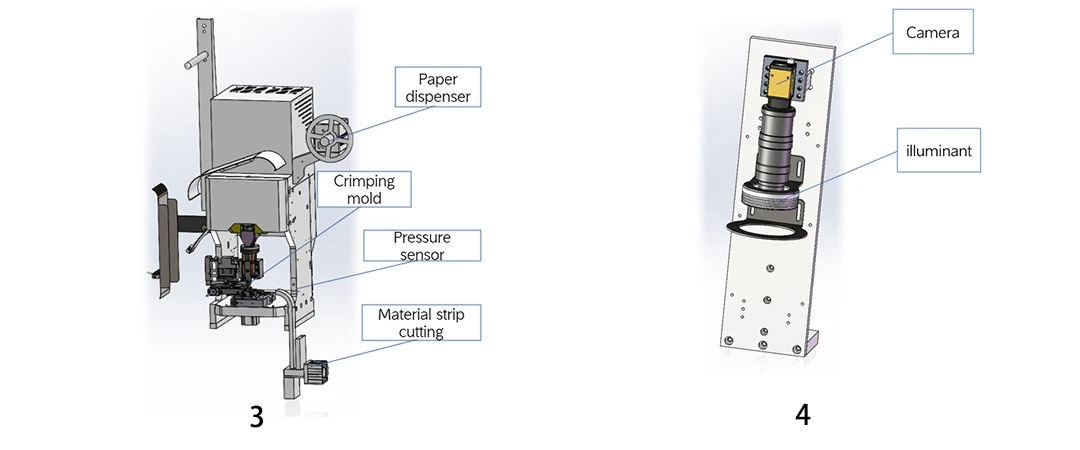

Crimping machine

3.Criming Machine:Stanica uglavnom dovršava prevrtanje terminala i žica. Moć prihvaća servo sustav s točnošću presijecanja ± 0. 02mm;

Radna stanica opremljena je nadzorom pritiska OES -a kako bi se otkrila kvaliteta prekriživanja;

4. Stanica za otkrivanje veličine (neobavezno):Omogućuje kontrolu kvalitete provjerom CRIMP dimenzija, osiguravajući dosljedne performanse.

Modul usvaja vizualni sustav za uglavnom pregled izgleda izloženih bakrenih žica, bakrenih položaja za prekrivanje žice itd.;

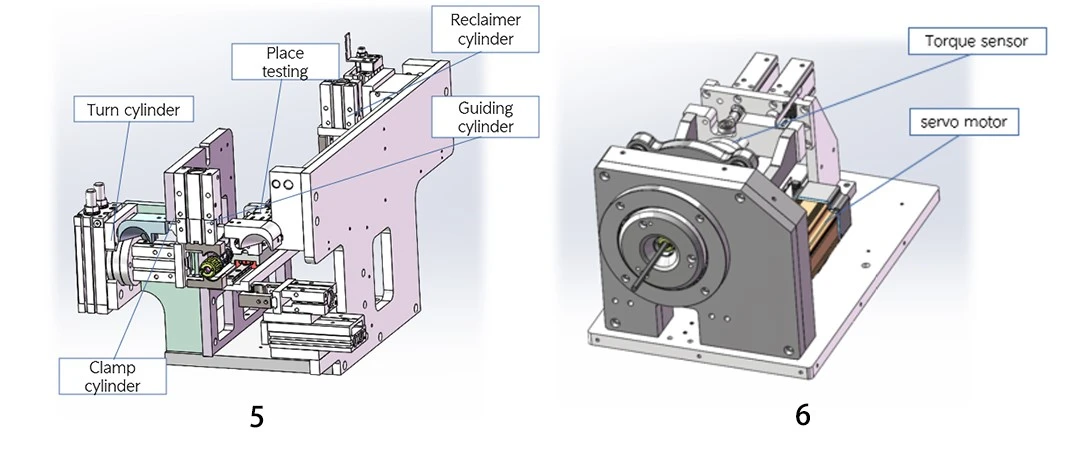

Connector threading machine and nut twisting machine

5. Stroj za navoje:Automatizira postupak umetanja žica u kućišta priključka.

Stanica uglavnom dovršava funkciju umetanja kabela s prekriženim terminalima u priključke;
Stanica je opremljena senzorima na mjestu kako bi otkrila jesu li terminali pravilno ubačeni;

6. Nin za uvijanje:Sigurno pričvršćuje matice na konektore, dovršavajući sklop.

Stanica je opremljena senzorom položaja za otkrivanje je li priključak umetnut na svoje mjesto;
Opremljen senzorom zakretnog momenta koji u stvarnom vremenu može otkriti veličinu zakretnog momenta

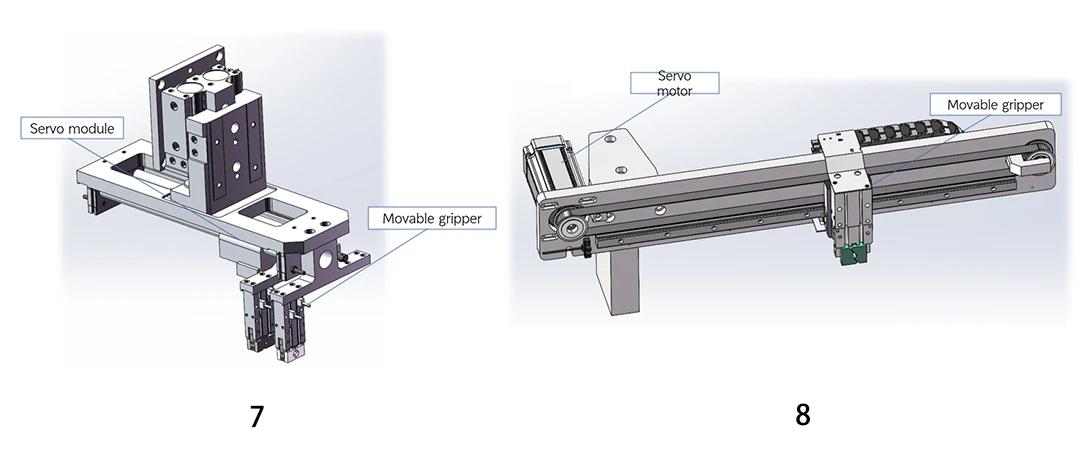

Wire transfer clamp

7. Relokacijska stanica:Stanica uglavnom dovršava prijenos žica kako bi se olakšala obrada drugog kraja.

8. Stroj za klasifikaciju offline:Automatski sortira gotove proizvode, odvajajući dobre (OK) od neispravnih (NG) jedinica.

Radna stanica uglavnom dovršava izvanmrežnu proizvoda;
Upotreba servo motora može odvojiti neispravne proizvode od dobrih proizvoda;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Značajka	Specifikacija
Raspon obrade	Prilagodljive montažne stanice na temelju modela konektora
Proizvodni kapacitet	15-20 PCS/min
Funkcija	Potpuno automatsko sastavljanje svih komponenti priključka
Radna temperatura	0-40 stupanj (32-104 stupanj f)
Vlažnost	40%-80%
Stopa kvalifikacije proizvoda	Veći ili jednak 99%
Tlak zraka	0. 5 MPa - 0. 7 MPa (zahtijeva čist, izvor suhog zraka)
Napajanje	AC 220V/50Hz
