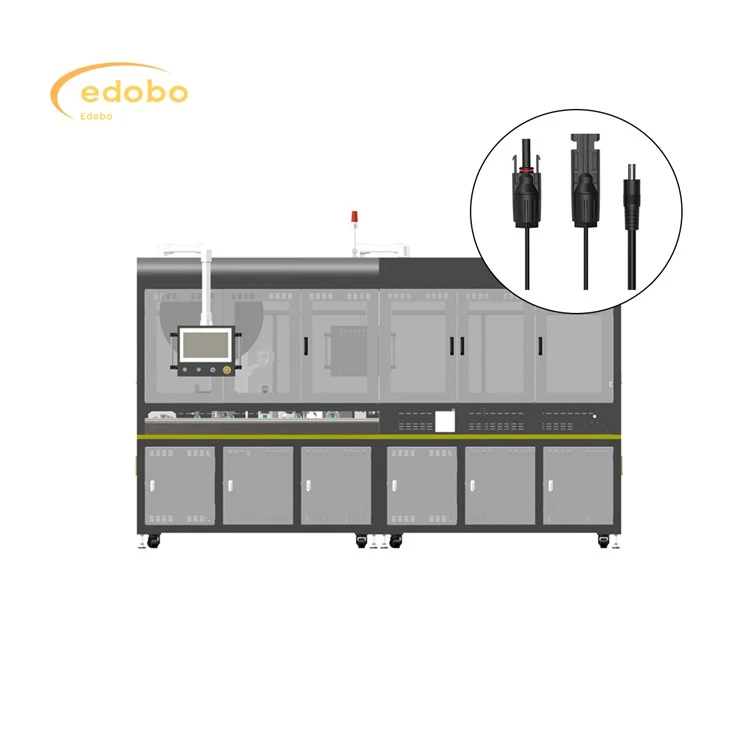

Stroj za zglobove solarnog panela

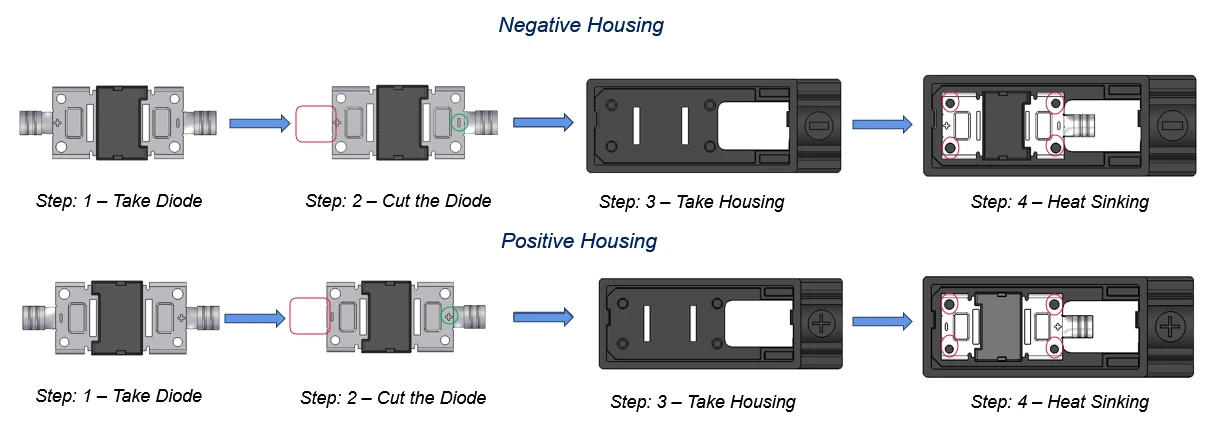

1. Uzmi dioda:

Operator (ili stroj za odabir i mjesto u poluautomatiranom postavljanju) dohvaća diodu.

2. Označite diodu:

Voditelji diode (metalne žice koje se protežu od tijela diode) obrezane su na ispravnu duljinu. Slika prikazuje crvene obrise, možda tamo gdje se događa rez. Precizno rezanje ključno je za osiguravanje pravilnog uklapanja i električnog kontakta.

3. Primajte kućište:

Dohvaća se odgovarajuće kućište (bilo "negativno kućište" ili "pozitivno kućište").

4.Potopite:

U kućište je umetnuta ukrašena dioda. Crveni krugovi vjerojatno ukazuju na kontaktne točke gdje dioda vodi električni kontakt s metalnim dijelovima unutar kućišta. Ovaj korak također omogućuje toplinsko potonuće - prebacivanje topline od diode.

Polaritet: Proces je jasno razdvojen na korake "negativnog stambenog prostora" i "pozitivno stanovanje", što ukazuje da je polaritet diode (pozitivni i negativni terminali) kritičan. Kućiva su dizajnirana drugačije kako bi se osiguralo da se dioda pravilno ubacuje.

Električni kontakt: korak "toplinskog potonuća" podrazumijeva da diode diode čine čvrsti električni kontakt s provodljivim elementima unutar kućišta. Ovo je neophodno da se spojni okvir ispravno funkcionira.

Kontrola kvalitete:

Vizualni pregled dioda prije i nakon rezanja.

Provjera polariteta diode.

Osiguravanje pravilnog umetanja i sjedenja diode unutar kućišta.

Potencijalno, električno ispitivanje za provjeru veze.

Dalje sastavljanje: Ovo je samo jedan dio cjelokupnog sklopa spojnih kutija. Nakon ove integracije diode, bilo bi daljnjih koraka, poput:

Spajanje unutarnjeg ožičenja.

Pričvršćivanje spojne kutije na solarnu ploču.

Longiranje ili brtvljenje spojne kutije kako bi se zaštitila od okoliša.

Dodavanje kabelskih žlijezda ili priključaka.

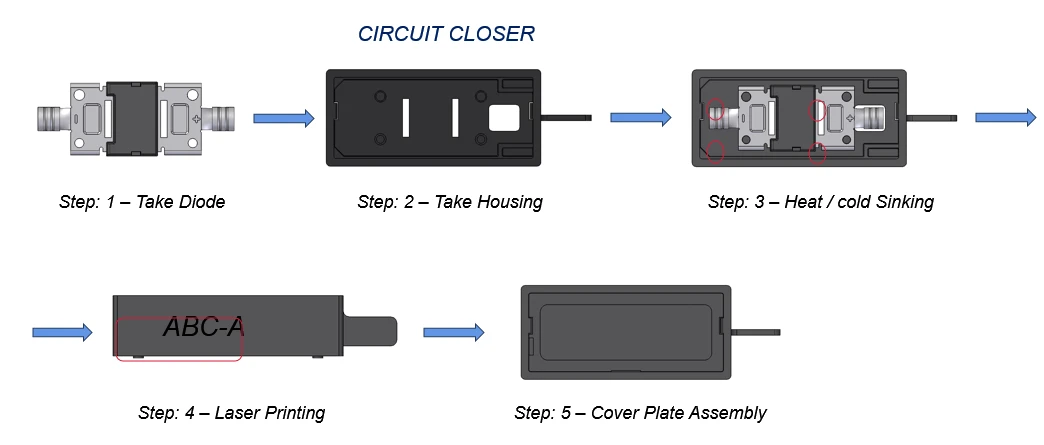

Korak 1: Uzmi diode:

Dohvaća se dioda (ručno ili automatizirani sustav).

Korak 2: Uzmite kućište:

Odgovarajuće kućište

Korak 3: Toplina / hladno potonuće:

Ovaj korak kombinira nekoliko radnji:

Umetanje diode: dioda je umetnuta u kućište.

Električna veza: Vodiči diode uspostavljaju kontakt s vodljivim elementima unutar kućišta.

Rezanje: Vodiči diode više ne treba rezanje.

Korak 4: Laserski ispis:

Kućište je označeno identificiranjem podataka (npr. "ABC-A") pomoću laserskog sustava za ispis/graviranje.

Korak 5: sklop pokrovne ploče:

Pokrovna ploča pričvršćena je na kućište, obuhvaćajući unutarnje komponente.

1. Sirovine potrebne za proizvodnju ove opreme su: Central negativni karoserija i odgovarajući moduli (cijevi), tlačni blokovi, kablovi s ugrađenim priključcima.

2. Realizacija funkcija

① Automatsko hranjenje središnjeg tijela negativnog okvira. Automatsko unošenje modula. Sastavljanje i zakovanost modula s tijelom kutije. Električni test performansi intermedijarnog tijela, kodiranje. Automatsko istovar.

② (pozitivno i negativno tijelo okvira) Ručno zakopljenje kabela, automatsko uklanjanje kabela, zakovica (sa senzorom tlaka), lemljenje, vizualni pregled CCD -a, instalacija automatskog bloka tlaka, automatsko ultrazvučno zavarivanje, automatsko testiranje električnih performansi, automatsko kodiranje, automatsko uklanjanje.

3. Zahtjevi za opremu

① Svi dijelovi koji dolaze u kontakt sa sirovinama moraju biti polirani kako bi se osiguralo da površina sirovina nije oštećena, ogrebana ili struganje.

② Osigurajte omjer kompresije za zakovice.

③ Ultrazvučno zavarivanje bloka za brtvljenje ima silu vezanja od ne manje od 350 n

④ Električna mjerenja i integracija podataka koda. ⑤c/t: 4 sekunde.

1. Proizvodnja je prikladna za automatiziranu obradu fotonaponskih kabela. Proizvodna linija teče s lijeva na desno i može postići skidanje žica, prekrivanje terminala, otkrivanje CCD -a, navođenje priključka, uvijanje matice, zglobova za zglobove, otkrivanje CCD -a

2. Primjenjivi promjer žice: 4mm²

3. Duljina retka: 15 0 mm -600 mm, tolerancija ± 0,002 * l +1 mm;

4. Raspon duljine oguljenja: 1-9 mm;

5. Proizvodni ritam: veći ili jednak 4 sekunde;

6. Veličina domaćina: 1200 × 4000 × 2400 mm

7. Operativni sustav ljudskog stroja: Sučelje zaslona s dodirnim zaslonom je jednostavno i jasno, što omogućava brzu kontrolu rada stroja. Svi se parametri mogu lako postaviti i pohraniti, a upute za rad prikazuju se na intuitivni i jednostavan način kroz slike. Dolazi s funkcijom zaštite lozinke 4- (s dozvolama podijeljenim u operatora, kontrolu kvalitete, tehničara i upravitelja), svjetlom grešaka i koordinacijom koda grešaka za održavanje, postizanje lako održavanja i smanjenja troškova;

8. Većina radnih stanica koristi zrele proizvode za integraciju kako bi osigurala stabilnost proizvoda;

9. Usvajanje servo motornog sustava upravljanja radi osiguranja točnosti proizvoda;

10. Program može pohraniti do 100 datoteka i može se pristupiti odabirom broja programa. Poslužitelj baze podataka prikuplja proizvodne podatke i organizira kvalitetu za proizvodnu liniju, što ga čini prikladnim za gornji sustav (MES ili ERP) za izvlačenje podataka i liječenje podataka o obradi tijekom proizvodnje proizvoda putem mreže;
